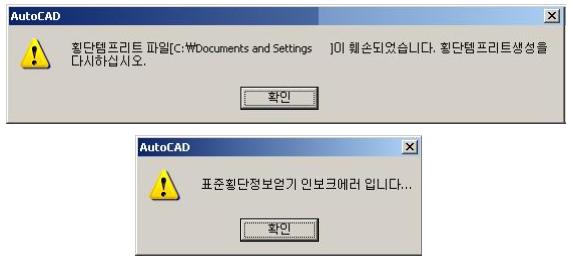

횡단설계 시작에서 횡단템프리트 파일 훼손 메세지나, 표준횡단정도얻기 인보크에러가 뜨는 경우
평면설계에서 표준횡단 작성된 *.htf 파일이 폴더에서 이동되었거나 삭제된 경우입니다.
이 경우 평면설계->표준횡단작성에서 불러오기를 하셔서 *.htf파일의 존재 여부를 확인 또는
c:\RDBIM_xxxx\Opt 폴더에서 미리 작성되어있는 도로 또는 철도용 표준횡단을 불러옴니다.
구성요소에 요소명은 도로의 경우 (차로-길어께측대-길어께-노면측구-사면-사면측구-사면)
철도의 경우 (시공기면-시공기면끝-사면-사면측구-사면)순으로
요소가 필요없더라도 삭제하지는 마시고 폭을 0 으로 주시면 됩니다.
이 요소명으로 차후 계획평면도가 작성되므로 사면의 요소를 삭제할 경우 계획평면도에
절토나 성토사면이 표현되지 않는 경우가 생기게 됩니다.
